用途

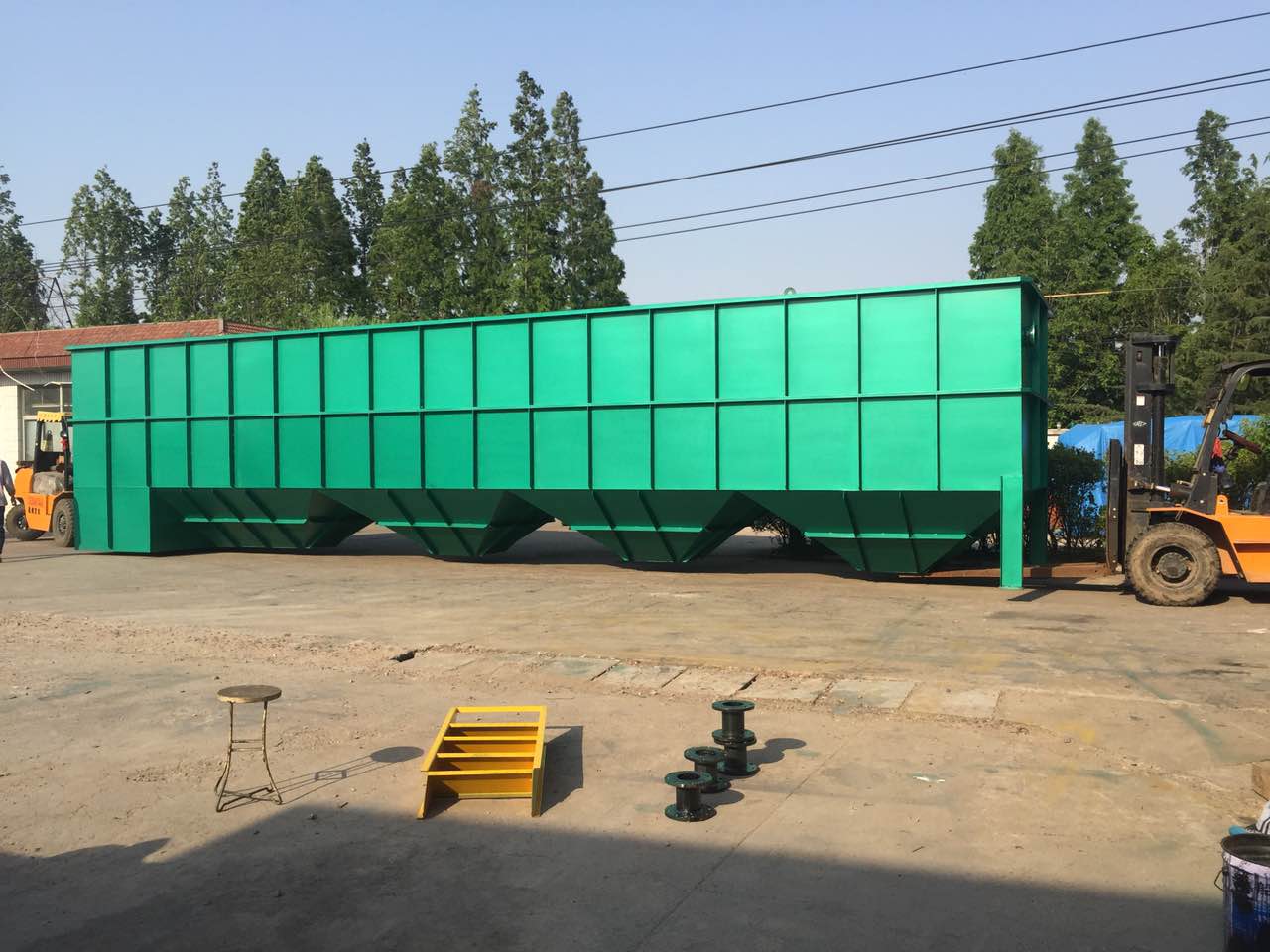

? jhy?斜管沉淀池，可以應用于處理江、河、湖泊及小型污水工程的預處理，適用濁度或懸浮物濃度常年小于500毫克/升左右（短時1000毫克/升）它可以大量去除渾濁雜質顆粒，懸浮膠體物等，出水可達10毫克/升左右。
工作原理
? ? ?斜管沉淀池是根據平流式沉淀池去除分散性顆粒的沉淀原理、在池內增加許多斜管后，加大水池過水斷面的面積的濕周，同時減少水力半徑，為此在同樣的水平流速v時，可以大大降低雷諾數re，從而減少水的絮動，促進沉淀，另外加設斜管，使顆粒沉淀距離縮短，減少沉淀時間，沉淀效率大大提高。
主要設計參數
??????? 1) 表面負荷：11～15m3/m2·h；
????????2) 面積有效系數μ：0.7～0.8；
????????3) 傾斜角θ：一般為50°～60°；
????????4) 斜板、斜管長度：一般為800～1000mm；
????????5) 水力停留時間：25～40min。
主要外形尺寸
?
|
名稱 |
代號 |
規格 |
|||
|
5t/h |
10t/h |
20t/h |
30t/h |
||
|
本體長 |
a |
2100 |
3310 |
5900 |
5900 |
|
本體寬 |
b |
1500 |
1800 |
1900 |
2650 |
|
總高 |
h |
3200 |
3200 |
3270 |
3860 |
|
進水高 |
h1 |
2010 |
2010 |
2010 |
2450 |
|
出水高 |
h2 |
2730 |
2730 |
2730 |
3220 |
|
排渣高 |
h |
120 |
120 |
150 |
125 |
|
進水管 |
dg1 |
65 |
80 |
100 |
150 |
|
出水管 |
dg2 |
65 |
80 |
100 |
150 |
|
排泥 |
dg3 |
65 |
65 |
80 |
150 |
|
出水管位置 |
a |
925 |
1530 |
1350 |
1350 |
|
進水管位置 |
b |
1050 |
1655 |
1475 |
1475 |
|
排渣管位置 |
c |
600 |
750 |
800 |
1025 |
|
自重（t） |
w |
2.3 |
3.65 |
5.99 |
7.5 |
|
運行重（t） |
n |
7.3 |
13.65 |
25.99 |
37.5 |
